02 IIC实验

up的视频讲解

通过 IIC 把显示数据送到 OLED，从坐标、字符和像素理解屏幕显示。

up 视频里的实验代码：👣 OLED 实验代码

OLED 驱动文件：OLED 驱动代码

在线工具：OLED 取模工具

1 📱 OLED实验​

1.1 实验连接​

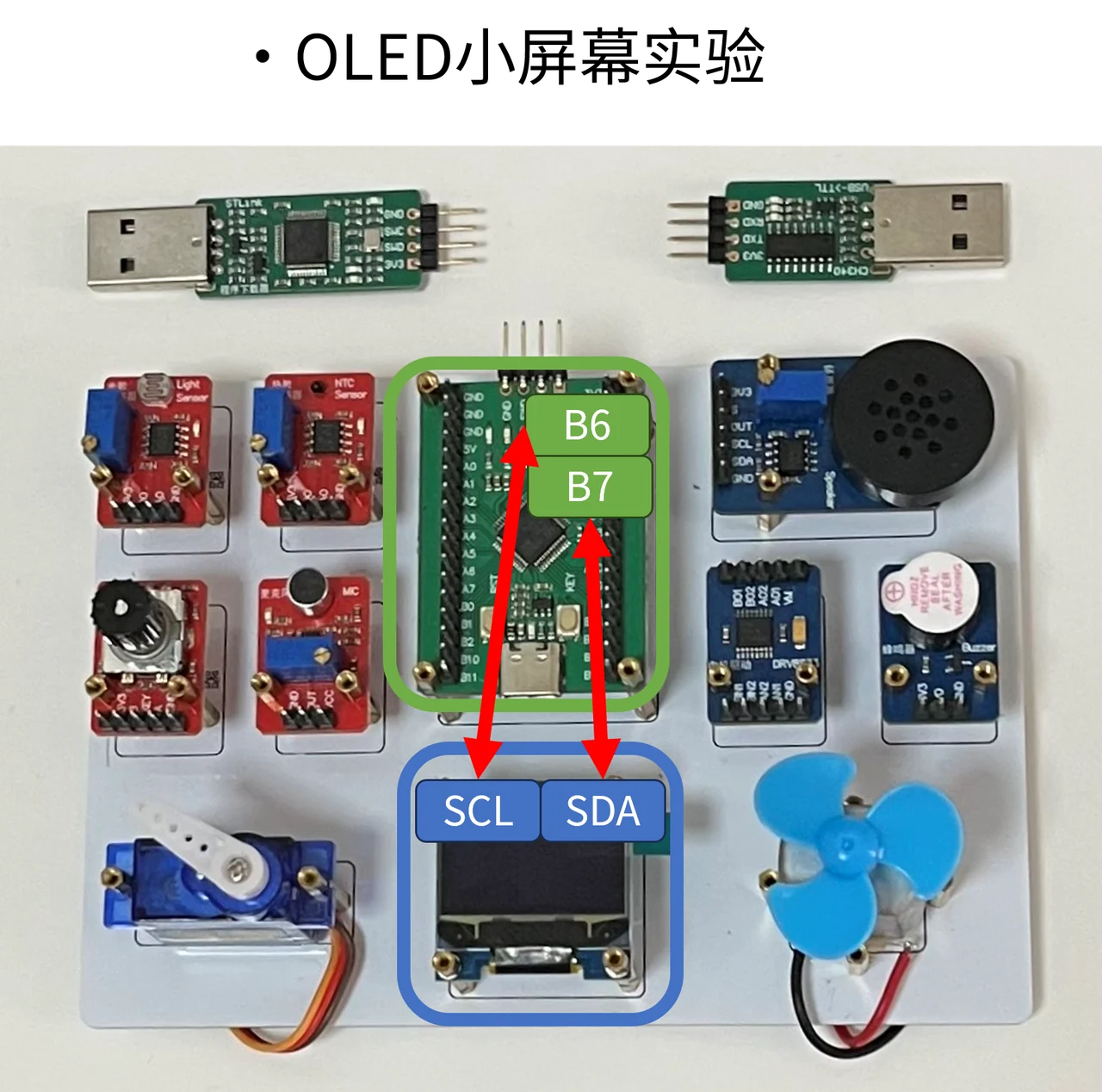

OLED 的 SCL 接 PB6，SDA 接 PB7，电源与地按图连接。

OLED 的 SCL 接 PB6，SDA 接 PB7，电源与地按图连接。
OLED 的 SCL 接 PB6，SDA 接 PB7，电源与地按图连接。

1.2 实验原理​

课程 OLED 的显示区域为 128 × 64 像素。横坐标 x 为 0～127，纵坐标 y 为 0～63；绘图函数根据坐标决定哪些像素显示。

先确定坐标原点和方向，再理解字符、线条与图形的位置。
先确定坐标原点和方向，再理解字符、线条与图形的位置。

本节先完成字符串显示，后两节再进行汉字与图像取模操作。

阅读下面的代码时，可以沿着“初始化 → 准备画面 → 刷新”三个动作查看屏幕变化。

1.3 CubeMX 配置​

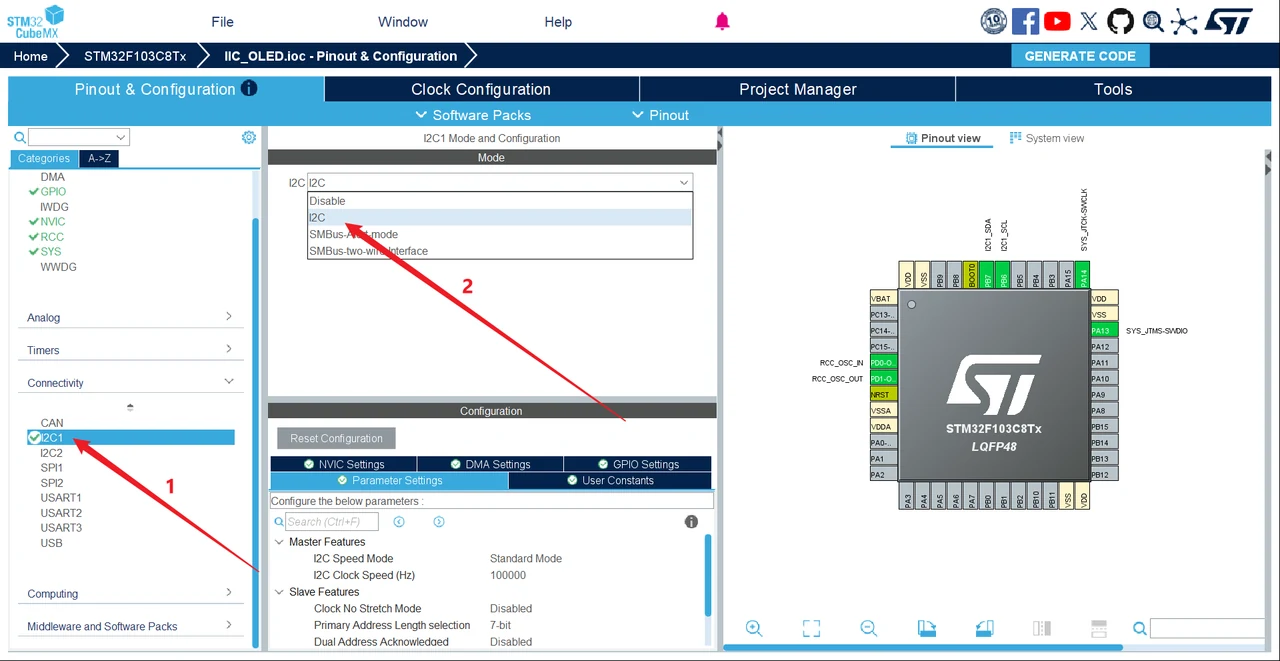

先完成课程通用的时钟和下载接口配置，再选择 I2C1 的 I2C 模式，使用标准模式 100 kHz。本实验中 STM32 是主设备，OLED 是从设备。

I2C1配置

把驱动加入工程，分为文件、包含路径和工程分组三步：

  1. 解压本页 OLED 驱动，把文件夹放到工程目录中。
  2. 在 MDK 的 C/C++ 设置中，把 OLED 文件夹加入 Include Paths。
  3. 在工程中建立用户分组，把驱动源文件加入该分组。

之后在用户代码中包含 oled.h，调用下方程序。复制文件和添加包含路径都不能代替“把源文件加入工程”这一步。

汉字取模与数组复制操作见第 2 节，图像与手绘取模操作见第 3 节。

先完成全部绘制，最后调用 OLED_Refresh()，屏幕才会显示本次准备好的内容。

1.4 实验代码​

全局​

#include "oled.h"

main()​

OLED_Init();
OLED_ShowString(0,40,"Hello World",16);
OLED_Refresh();

while(1)​

2 🪧 取模工具使用：显示汉字​

2.1 取模操作​

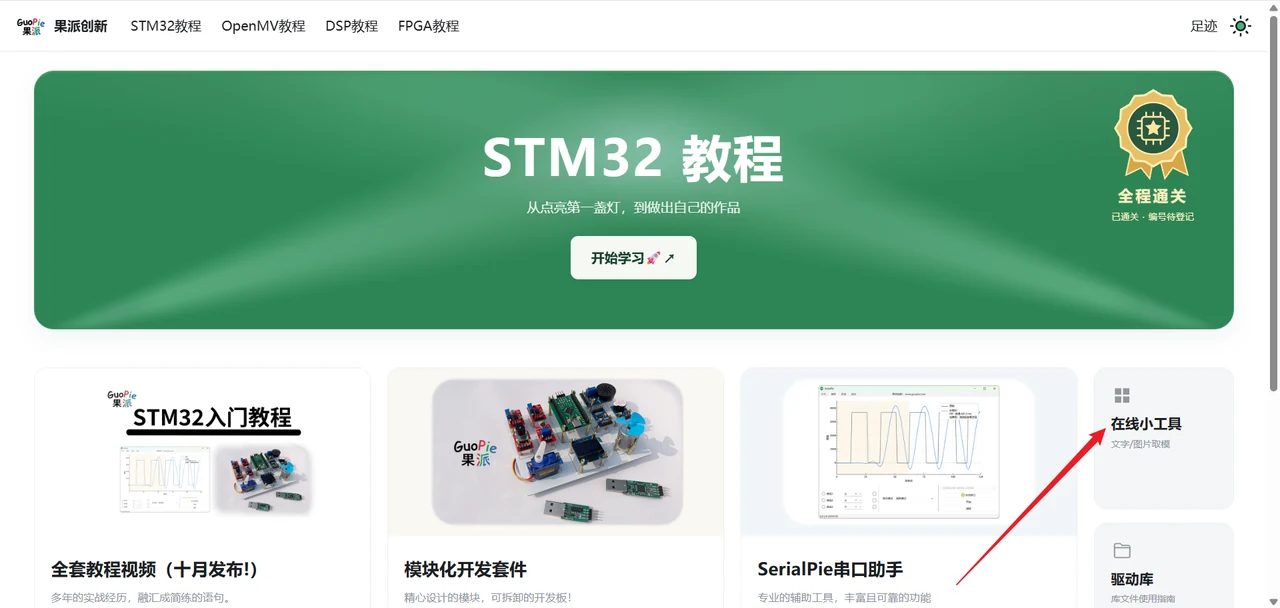

第 1 步：打开在线取模工具。

打开取模工具

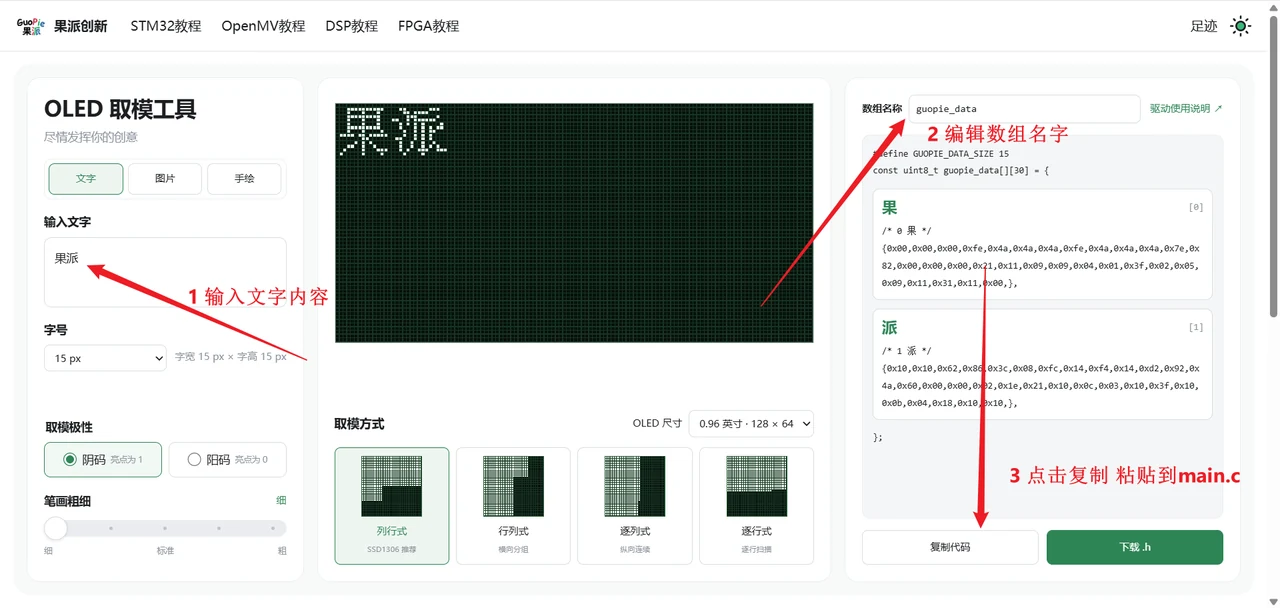

第 2 步：编辑文字，并复制生成的数组。

复制生成数组

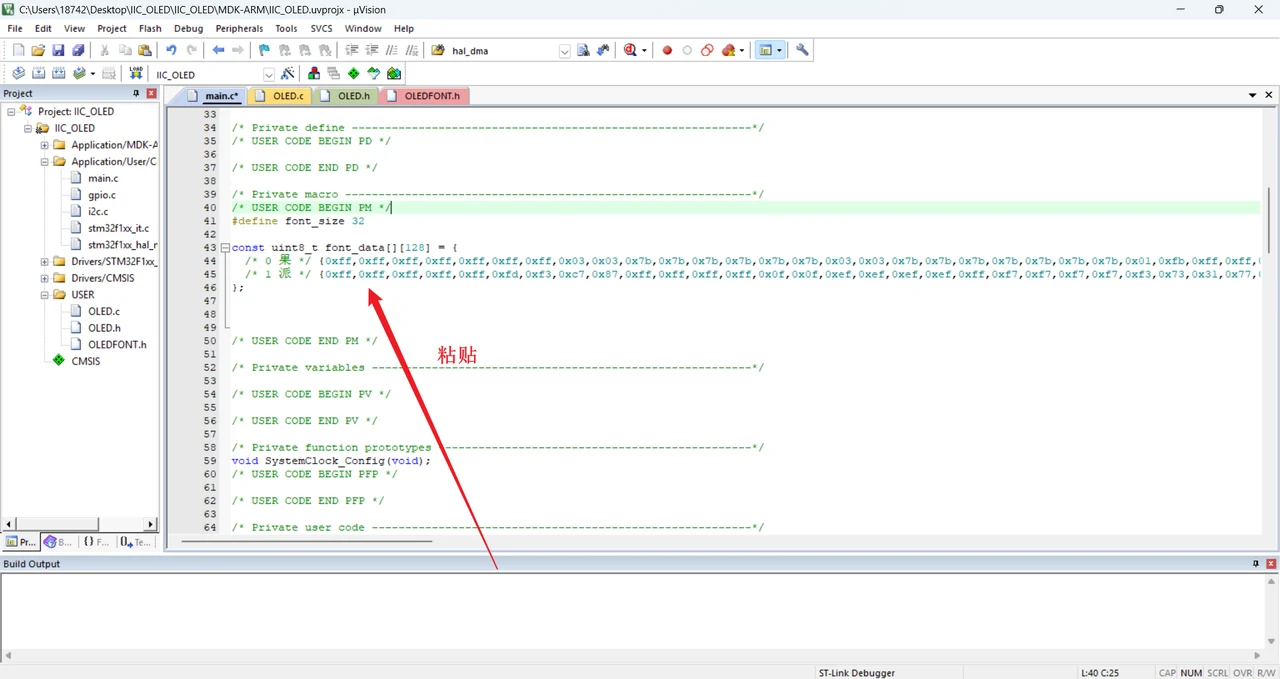

第 3 步：将数组粘贴到 main.c。

粘贴到main.c

2.2 实验代码​

全局​

#define GUOPIE_DATA_SIZE 15

const uint8_t guopie_data[][30] = {
  /* 0 果 */ {0x00,0x00,0x00,0xfe,0x4a,0x4a,0x4a,0xfe,0x4a,0x4a,0x4a,0x7e,0x82,0x00,0x00,0x00,0x21,0x11,0x09,0x09,0x04,0x01,0x3f,0x02,0x05,0x09,0x11,0x31,0x11,0x00,},
  /* 1 派 */ {0x10,0x10,0x62,0x86,0x3c,0x08,0xfc,0x14,0xf4,0x14,0xd2,0x92,0x4a,0x60,0x00,0x00,0x02,0x1e,0x21,0x10,0x0c,0x03,0x10,0x3f,0x10,0x0b,0x04,0x18,0x10,0x10,},
};

main()​

OLED_Init();
OLED_ShowChinese(0, 18, font_data, font_size, 0); /* 0 果 */
OLED_ShowChinese(40, 18, font_data, font_size, 1); /* 1 派 */
OLED_Refresh();

while(1)​

3 ✍️ 取模工具使用：显示图像与手绘​

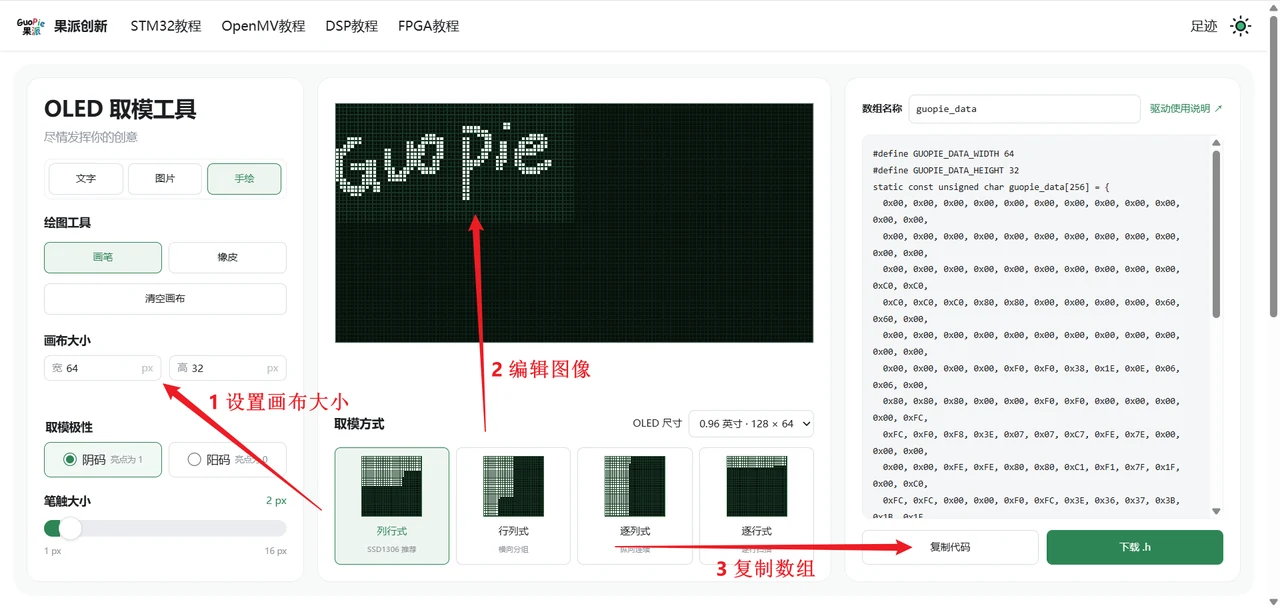

3.1 取模操作​

图像与手绘取模操作

3.2 实验代码​

全局​

#define GUOPIE_DATA_WIDTH 64
#define GUOPIE_DATA_HEIGHT 32
static const unsigned char guopie_data[256] = {
  0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xC0, 0xC0,
  0xC0, 0xC0, 0xC0, 0x80, 0x80, 0x00, 0x00, 0x00, 0x00, 0x60, 0x60, 0x00,
  0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  0x00, 0x00, 0x00, 0x00, 0xF0, 0xF0, 0x38, 0x1E, 0x0E, 0x06, 0x06, 0x00,
  0x80, 0x80, 0x80, 0x00, 0x00, 0xF0, 0xF0, 0x00, 0x00, 0x00, 0x00, 0xFC,
  0xFC, 0xF0, 0xF8, 0x3E, 0x07, 0x07, 0xC7, 0xFE, 0x7E, 0x00, 0x00, 0x00,
  0x00, 0x00, 0xFE, 0xFE, 0x80, 0x80, 0xC1, 0xF1, 0x7F, 0x1F, 0x00, 0xC0,
  0xFC, 0xFC, 0x00, 0x00, 0xF0, 0xFC, 0x3E, 0x36, 0x37, 0x3B, 0x1B, 0x1F,
  0x8E, 0x80, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x1F, 0x7F, 0xF0, 0xE0,
  0xC3, 0xC3, 0xC3, 0xFB, 0x7F, 0x3F, 0xFF, 0xE0, 0x00, 0x03, 0x1F, 0x1E,
  0x18, 0x1C, 0x1E, 0x07, 0x03, 0x01, 0x03, 0x07, 0x06, 0x06, 0x07, 0x03,
  0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xFF, 0xFF, 0x03, 0x01, 0x01, 0x00,
  0x00, 0x00, 0x00, 0x03, 0x03, 0x00, 0x00, 0x00, 0x01, 0x03, 0x07, 0x06,
  0x06, 0x06, 0x07, 0x03, 0x03, 0x01, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  0x00, 0x00, 0x00, 0x00, 0x01, 0x01, 0x01, 0x00, 0x00, 0x00, 0x00, 0x00,
  0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x03, 0x03,
  0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  0x00, 0x00, 0x00, 0x00
};

main()​

OLED_Init();
OLED_ShowMap(0,0,dinosaur0,DINOSAUR0_WIDTH,DINOSAUR0_HEIGHT);
OLED_Refresh();

while(1)​

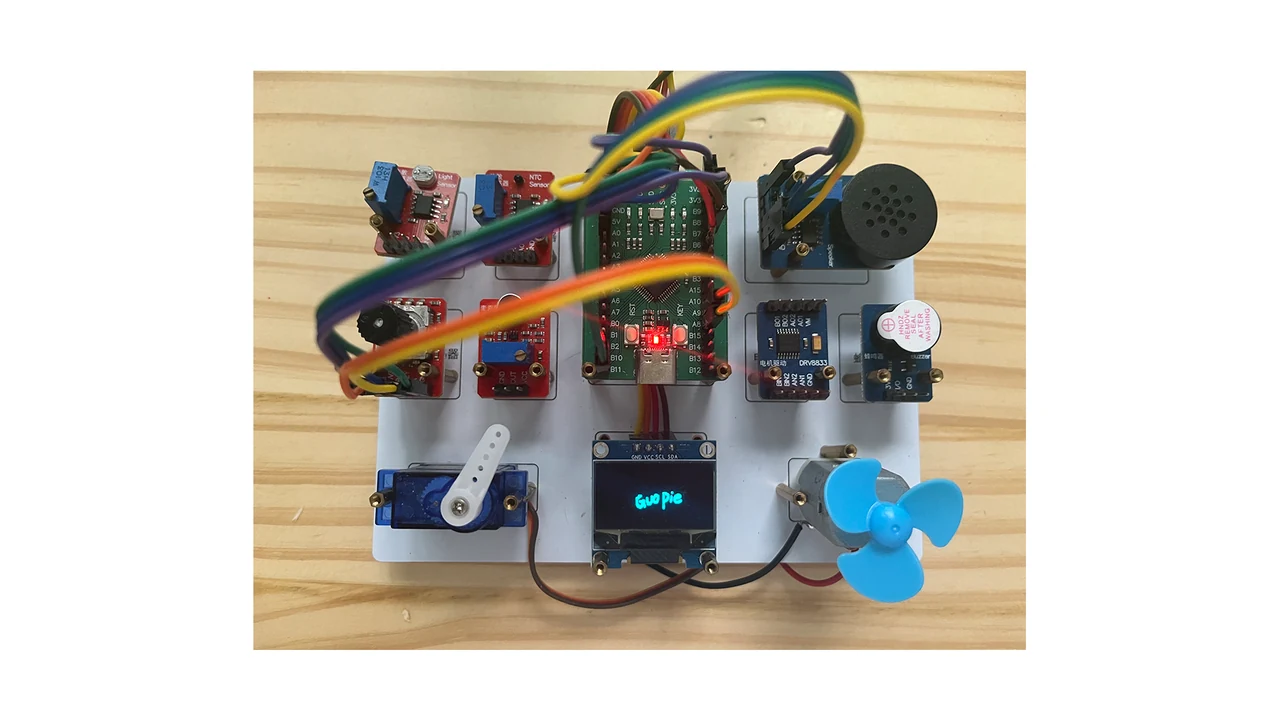

3.3 实验效果​

OLED 图像显示实验效果
